TH9130S 多通道高功率耐压接地测试仪
TH9130S/TH9131S系列多通道高功率耐压接地测试仪是针对电子电器设备的全性能安规测试所设计的仪器。可以多路扫描包含交/直流耐压、绝缘电阻、接地电阻等多个安规测试功能。
耐压测试：输出功率AC:500VA/200VA （ 5kV/100mA，5kV/40mA），DC:120VA（6kV/20mA），因此可用来为大功率的电器、电机等方面设备做耐压测试，也可以对零件做同样的测试。
绝缘电阻测试：显示范围0.1MΩ-50GΩ，测试电压50V-6000V任意设定。
接地电阻测试：电流最大可达40A，并可对测试电压进行设置。亦可与耐压测试同时进行，大大缩短测试时间，提高测试效率。
仪器配有7寸触摸屏，可直接对仪器进行触摸式控制操 作，所有测试模式、时间、电压、电流、电阻值、测试步骤在同一屏幕上显示。另有列表显示模式，显示多步骤的设置及顺序测试结果。
仪器配有适合测试系统使用的RS-232C 、USB 、HANDLER，可选配的GPIB，使得仪器能适应多种不同需要的高安全性和可靠性的自动测试系统。
TH9130S/TH9131S系列多通道高功率耐压接地测试仪包括以下几种类型：
型号 | TH9130S | TH9131S |
扫描模块 | TH9130S-004 | TH9130S-001 | TH9130S-002 | TH9130S-003 | TH9130S-004 | TH9130S-001 | TH9130S-002 | TH9130S-003 |
高压 | ACW | 5.0kV/100mA/500VA | 5.0kV/40mA/200VA |
DCW | 6.0kV/20mA/120VA |
IR | 电压：6.0kV；电阻：50.0GΩ |
通道 | 4 | 8 | 8 | x | 4 | 8 | 8 | x |
CK接触检查 | √ | √ | √ | x | √ | √ | √ | x |
GB | 范围 | 电流：40.00A（AC）；电压：3.00-8.00V；阻值：0-600mΩ |
通道 | 4 | 8 | S | 8 | 4 | 8 | S | 8 |
线制 | 四线 | 二线 | S | 四线 | 四线 | 二线 | S | 四线 |
导通 | √ | √ | √ | √ | √ | √ | √ | √ |
应用
家用电气综合电气性能测试分析
照明电器综合测试分析
电机综合分析测试
大功率电器测试分析
电子零件综合测试分析
7寸电容式触摸屏， 800×480分辨率
TH9130S/TH9131S系列多通道高功率耐压接地测试仪采用了7寸800*480分辨率电容式触摸屏、Linux系统的安规测试仪器，其触摸式操作、交互式操作体验，大大缩短了仪器设置操作的时间，提高了效率。

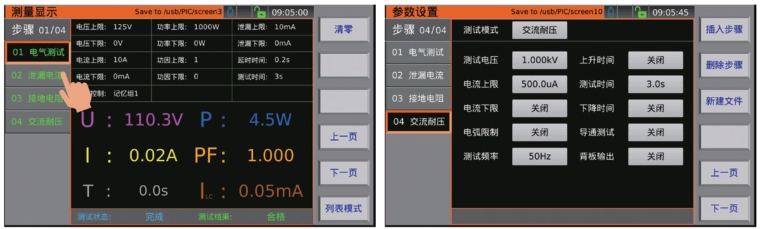

设置界面：同一页面设置所有参数
五合一、多通道综合测试，单机实现所有安规测试需求
TH9130S/TH9131S系列多通道高功率耐压接地测试仪集成了五种安规测试功能
功能 | 基本参数 | 说明 |
交流耐压 ACW | 电压 | 0.05-5.0kV | 大功率输出，适合带电机家电如冰箱、空调、洗衣机等测试 大功率变压器、大功率电机测试 |
电流 | 0.001mA-100mA （电压＞4kV） 0.001mA-120mA （电压≤ 4kV） |
功率 | 500VA |
直流耐压 DCW | 电压 | 0.05-6.0kV | 测试结束后自动放电，保障人体安全 |
电流 | 0.0001mA-20mA （电压＜1.5kV） 0.0001mA-25mA （电压 ≤ 1.5kV） |
功率 | 150VA |
绝缘电阻 IR | 电压 | 0.05-6.0kV | 输出电压超过市场上大多数绝缘测试仪的 1kV |
电阻 | 0.1MΩ– 50.0GΩ |
接地电阻 GB | 电流 | 1.00-40.00A（AC） | 满足大多数接地电阻测试要求 可与耐压同时测试，提高测试效率 |
电压 | 3.00-8.00V |
阻值 | 0-600mΩ |
导通 | 电流 | 0.0001A-0.1A | |
电阻 | 0.00-10.000kΩ |

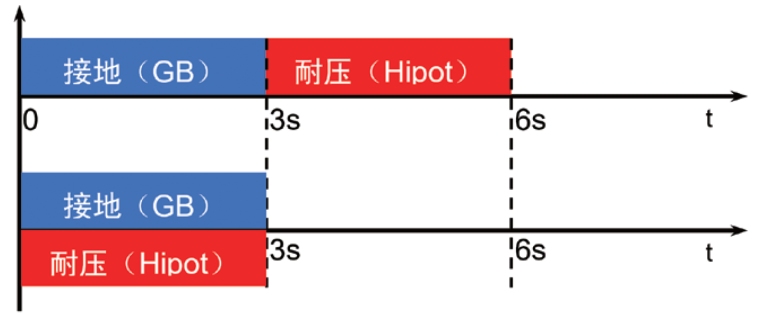

耐压/接地同步测试，提高效率
TH9130S/TH9131S系列多通道安规综合分析仪内置双功放技术，同步输出高电压及大电流，支持耐压与接地同步测试，大大缩短产线测试时间。
触电保护功能，保障测试人员安全

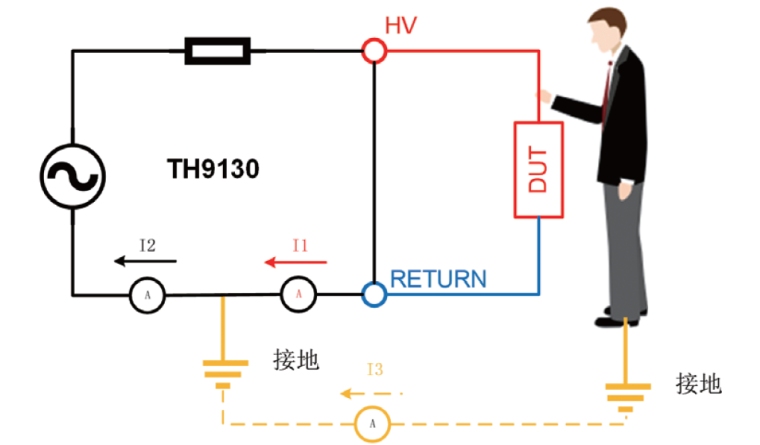

当操作人员触电时，电流表分别测得不同数值，经过人体的电流I3= i2-i1, 当 i3过高时，即判定为触电，会立即切断输出，保障用户的安全。
技术参数
型号 | TH9130S | TH9131S |
扫描模块 | TH9130S-004 | TH9130S-001 | TH9130S-002 | TH9130S-003 | TH9130S-004 | TH9130S-001 | TH9130S-002 | TH9130S-003 |
功能及通道 | 高压:ACW、DCW、IR | 4 | 8 | 8 | S | 4 | 8 | 8 | S |
CK接触检查 | R | R | R | S | R | R | R | S |
接地电阻（GB） | 通道 | 4 | 8 | S | 8 | 4 | 8 | S | 8 |
线制 | 四线 | 二线 | S | 四线 | 四线 | 二线 | S | 四线 |
导通 | R | R | R | R | R | R | R | R |
耐压测试 |
输出电压 | AC | 范围 | 0.05 - 5.0kV |
波形 | 50/60Hz±0.1%正弦波 |
输出功率 | 500VA（5.0kV/100mA） | 200VA |
DC | 范围 | 0.05 - 6.0kV |
输出功率 | 150VA（6.0kV/25mA） | 120VA |
负载变动率 | ±（1%设定值+10V）（额定功率） |
分辨率 | 2V |
精度 | ±（1%设定值+5V） |
电流测试 | AC | 范围 | V≤4kV | 0.001mA - 120mA | 0.001mA -40mA |
V>4kV | 0.001mA - 100mA | 0.001mA -40mA |
分辨率 | 0.001mA |
精度 | 120mA | 0.1mA-120.0mA | ±（1%读值+0.6mA） |
30mA | 0.01mA-29.99mA | ±（1%读值+0.15mA） |
3mA | 0.001mA-2.999mA | ±（1%读值+0.015mA） |
DC | 范围 | V≥1.5kV | 0.0001mA - 25mA | 0.0001mA - 20mA |
V<1.5kV | 0.0001mA - 20mA | 0.0001mA - 20mA |
分辨率 | 0.1μA |
精度 | 25mA | 0.01mA - 25.00mA | ±（1%读值+0.12mA） |
3mA | 0.001mA - 2.999mA | ±（1%读值+0.015mA） |
5.1μA | 0.1μA-299.9μA | ±（1%读值+1.5μA） |
时间设定 | 测试时间 | 0.3 - 999s，0表示持续测试 |
上升时间 | 0.1 - 999s，0表示关闭 |
下降时间 | 0.1 - 999s，0表示关闭 |
等待时间 | 0.1 - 999s，0表示关闭（仅直流耐压） |
电弧检测 | AC | 1.0mA - 20.0mA | 1.0mA - 20.0mA |
DC | 1.0mA - 10.0mA |
最大短路电流（仅交流测试） | 200mA | 80mA |
快速放电功能 | 测试结束后自动放电（DCW） |
绝缘电阻测试 |
电压 | 输出 | DC:0.05 - 6.0kV |
分辨率 | 2V |
精度 | ±（1%读值+5V） |
电阻 | 测试范围 | 0.1MΩ - 50.0GΩ |
测试精度 | V≥1kV | 1MΩ - 1GΩ | ±(3%读数+1M) |
1GΩ - 10GΩ | ±(7%读数+0.2G) |
10GΩ - 50GΩ | ±(10%读数+0.5G) |
500V≤V<1kV | 0.1MΩ - 1GΩ | ±(3%读数+1M) |
1GΩ - 10GΩ | ±(7%读数+0.2G) |
10GΩ - 50GΩ | ±(10%读数+0.5G) |
V<500V | 1MΩ - 1GΩ | ±(5%读数+100V/Vs*10M) |
时间设定 | 测试时间 | 0.3 - 999s，0表示持续测试 |
上升时间 | 0.1 - 999s，0表示关闭 |
下降时间 | 0.1 - 999s，0表示关闭 |
等待时间 | 0.1 - 999s，0表示关闭 |
快速放电功能 | 测试结束后自动放电 |
交流接地电阻测试 |
输出电流 | 范围 | 1.00 - 40.00A |
分辨率 | 0.01A |
精度 | ±（2%设定值+2个字） |
测试电压 | 范围 | 3.00 - 8.00V |
分辨率 | 0.01V |
精度 | ±（2%设定值+3个字） |
测试频率 | 50/60Hz±0.1% |
输出调整率 | ±（1%输出值+0.02A） |
电阻测试 | 范围 | 1.00 - 10.00A | 0 - 600mΩ |
10.01 - 30.00A | 0 - 200mΩ |
30.01 - 40.00A | 0 - 150mΩ |
精度 | 1.00 - 3.00A | 0 - 600mΩ±（3%读值+3个字） |
3.01 - 10.00A | 0 - 600mΩ±（2%读值+2个字） |
10.01 - 30.00A | 0 - 200mΩ±（2%读值+2个字） |
30.01 - 40.00A | 0 - 150mΩ±（2%读值+2个字） |
测试时间 | 0.5 - 999s，0表示持续测试 |
导通测试 |
测试电流 | 0.1A | 0.00 - 10.00Ω |
0.01A | 10.1 - 100.0Ω |
0.001A | 101 - 1000Ω |
0.0001A | 1001 - 10000Ω |
电阻测试精度 | 0 - 1000Ω | ±（1%读值+3个字） |
1001 - 10000Ω | ±（1%读值+10个字） |
测试时间 | 0.3 - 999s，0表示持续测试 |
OSC开短路侦测 |
采样标准电容范围 | 0.001 - 40nF |
开路判断范围 | 10% - 100% |
短路判断范围 | 100% - 500% |
安全防护功能 |
触电保护 | 0.5mA±0.25mA可选择:打开或关闭 |
启动保护Interlock | 引脚接低，才允许高压输出 |
面板操作保护 | 键锁 |
报警指示 | 合格:短音，绿灯；不合格:长音，红灯 |
耐压与接地同步输出测试 | 5kVac/30mAac和30Aac/150mΩ |
存储与接口 |
内部存储器 | 可存储100个文件，每个文件可编辑50个步骤 |
标配接口 | RS232、USB DEVICE、USB HOST、LAN、HANDLER |
选配接口 | GPIB |
环境温度与湿度 |
参数比对温度 | 18℃ - 28℃，湿度:30% - 70%RH |
正常工作温度 | 0℃ - 45℃，湿度:20% - 90%RH |
储藏环境温度 | -10℃- 55℃，湿度:<80%RH |
一般指标 |
电源 | 100V - 240VAC，47Hz - 63Hz |
功率 | 空载:<100W，额定功率:1200W |
体积（W）×（H）×（D） | 430mm×132mm×550mm |
